DJSF1352-RN 직류 딘레얼 전기계량기-DC 에너지 미터-Jiangsu Acrel Electrical Manufacturing Co., LTD.

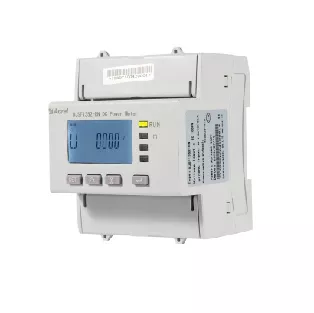

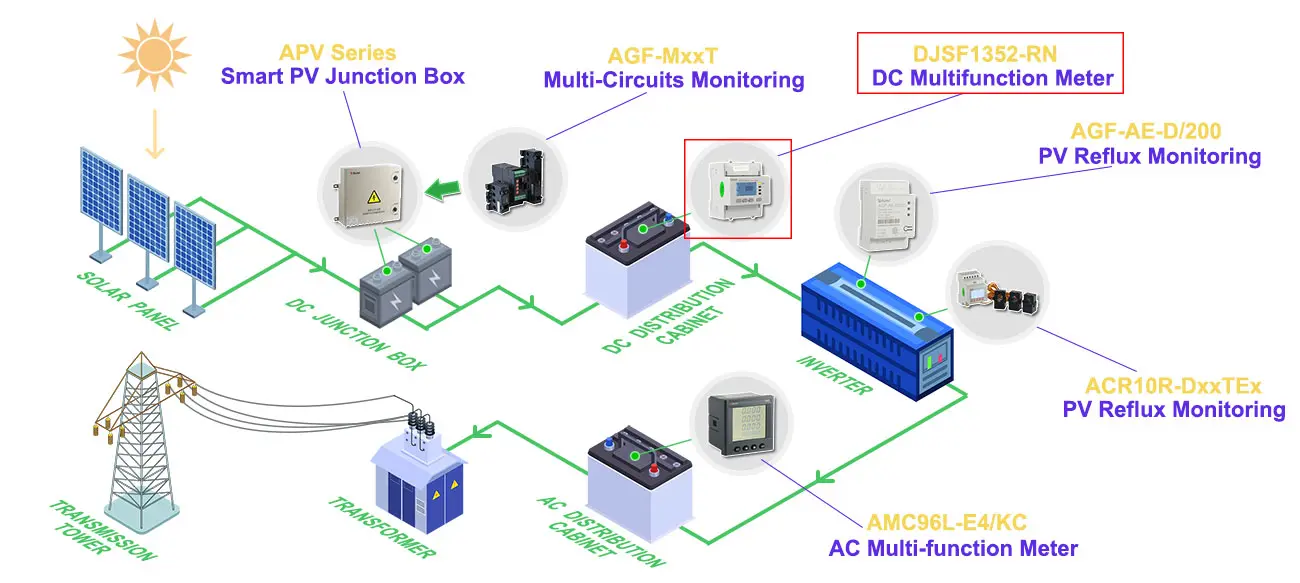

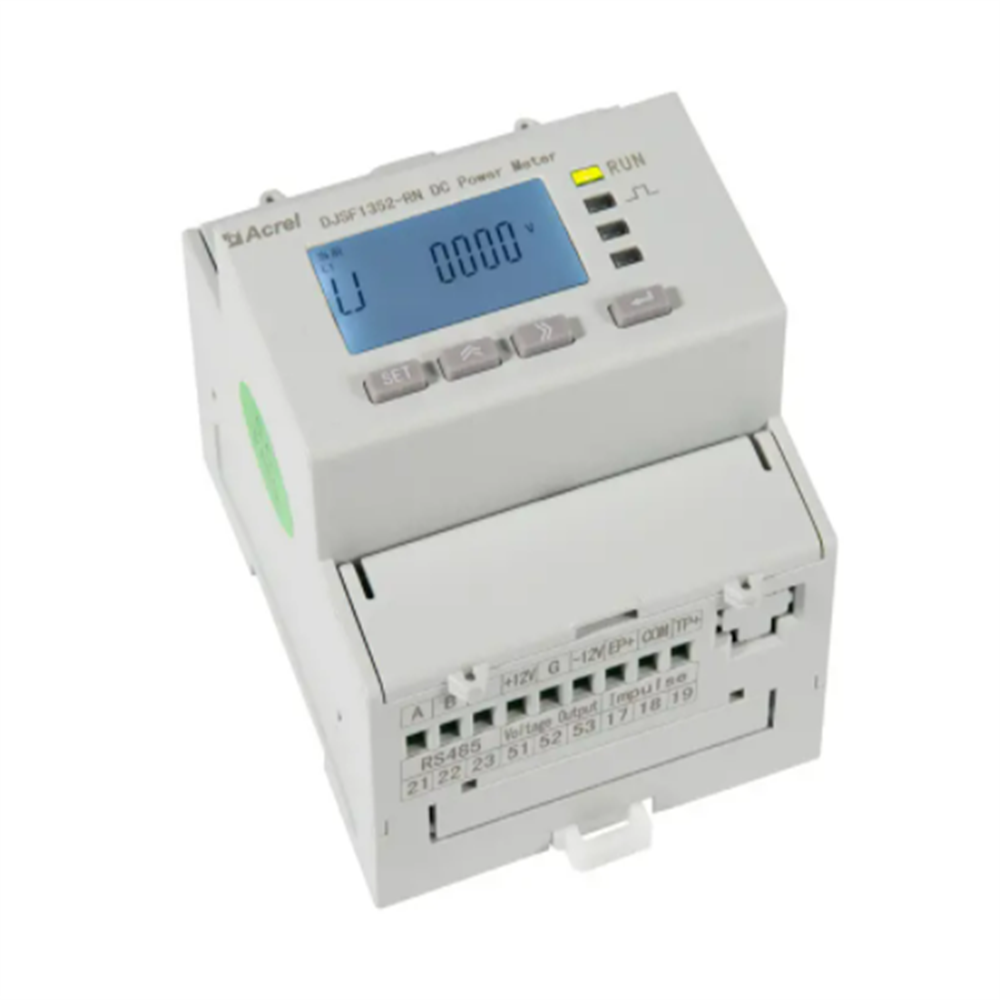

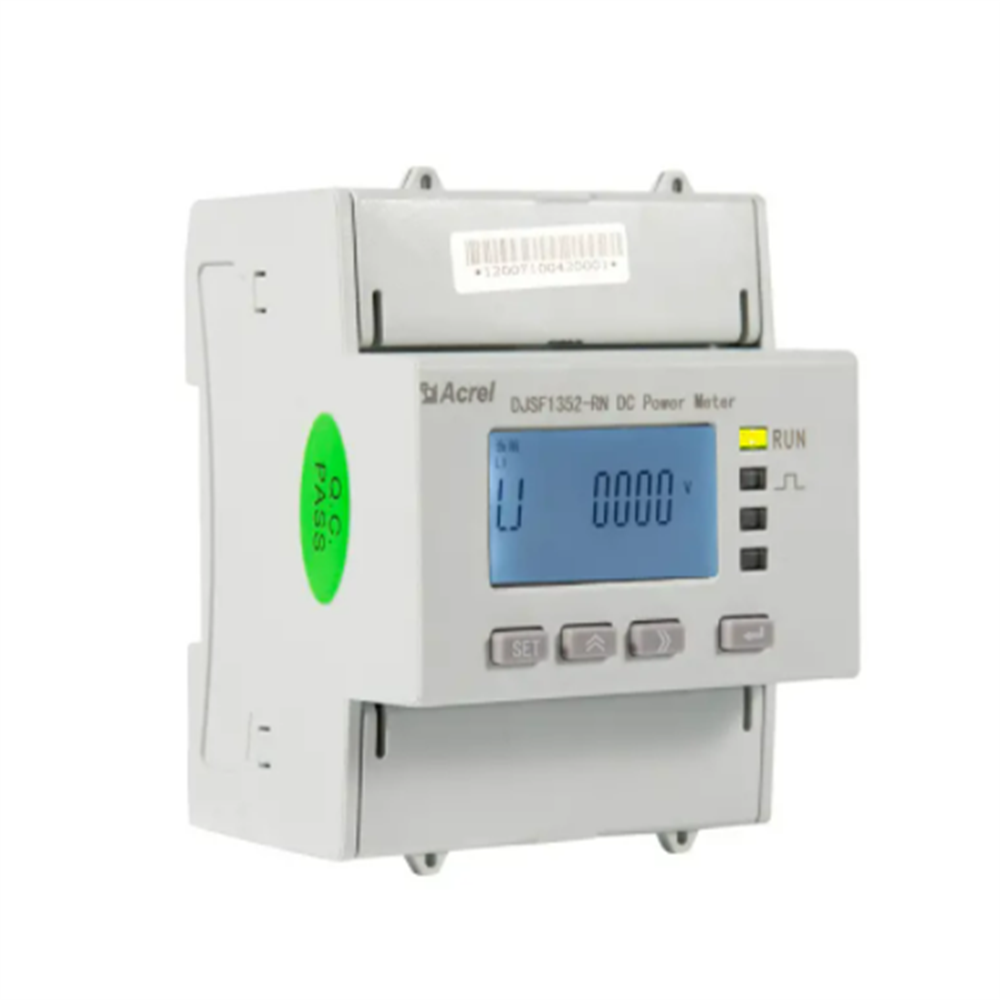

DJSF1352-RN rail-mounted DC power meter with double DC input channels, designed for telecommunications base stations, DC charging piles, solar photovoltaic and other applications, this series of meters can measure the voltage, current, power and forward and reverse energy and so on in the DC system.

01.기능

◊ 정밀도 kWh Class 1 ◊ 전원 공급(자체 공급) AC/DC 85-265V or DC24V(±10%)or DC48V(±10%) ◊ 입력 Voltage ≤0.2VA current≤0.1VA
	*◊ 외형치수(LWH)* 726590mm ◊ 설치 Standard DIN35mm rail mounted ◊ 스위치 리레이 DC 30V/3A AC 220V/3A

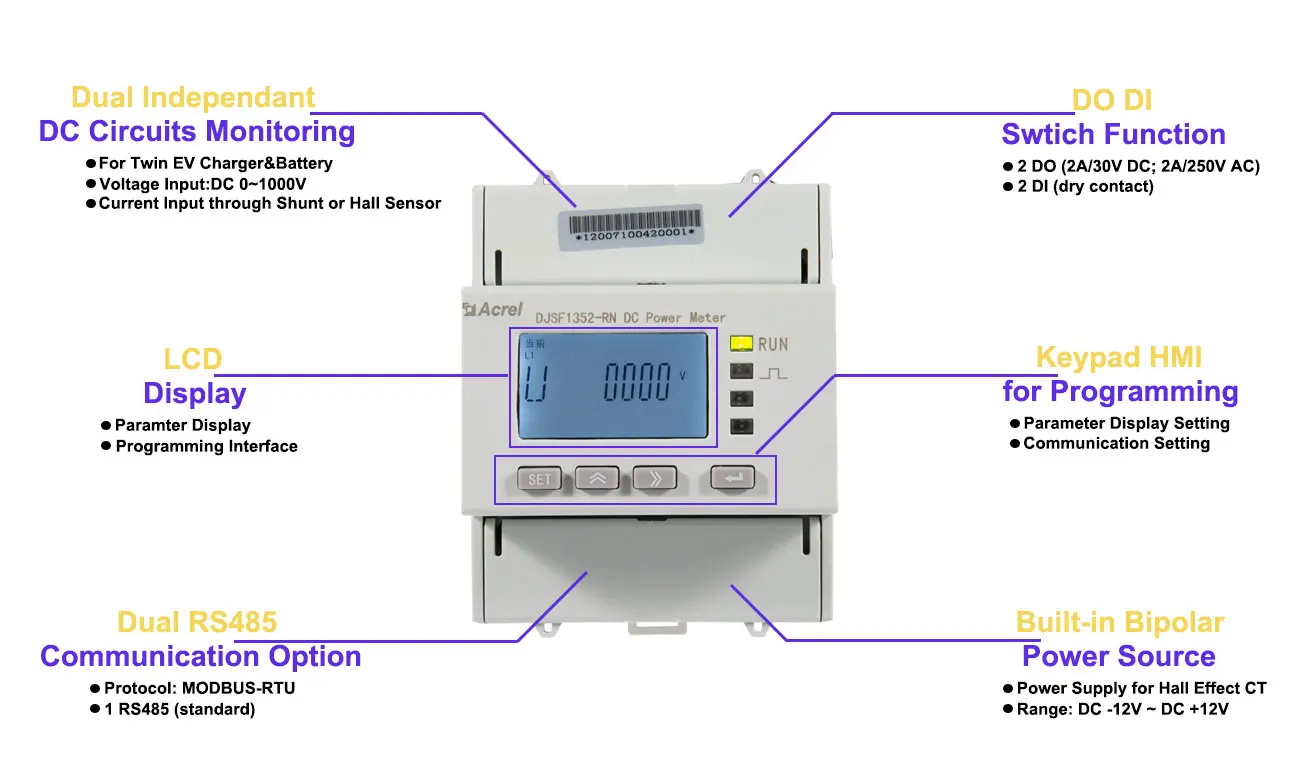

02.특징

이중 독립 DC 회로 모니터링
● For Twin EV Charger&Battery
● Voltage Input:DC 0~1000V

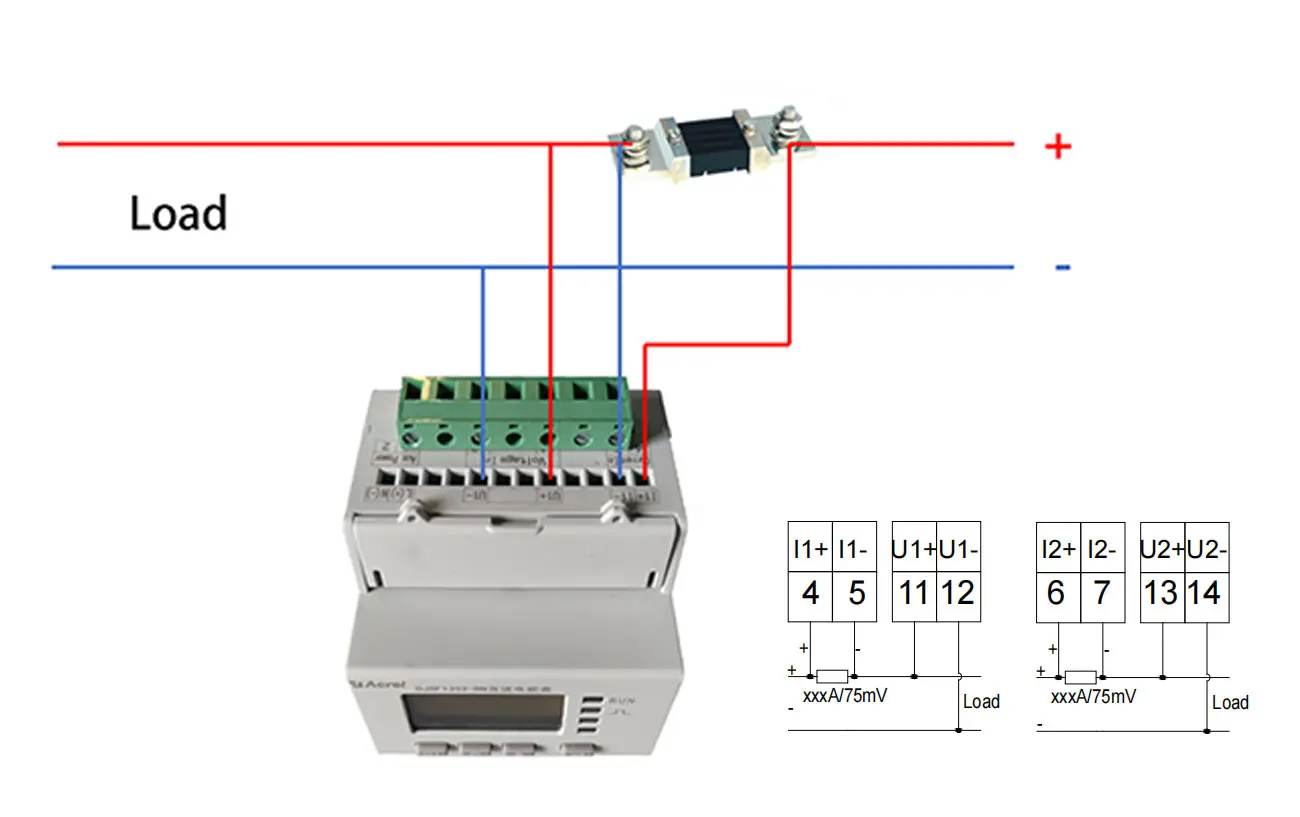

● Current Input (by Shunt): 0~75mV

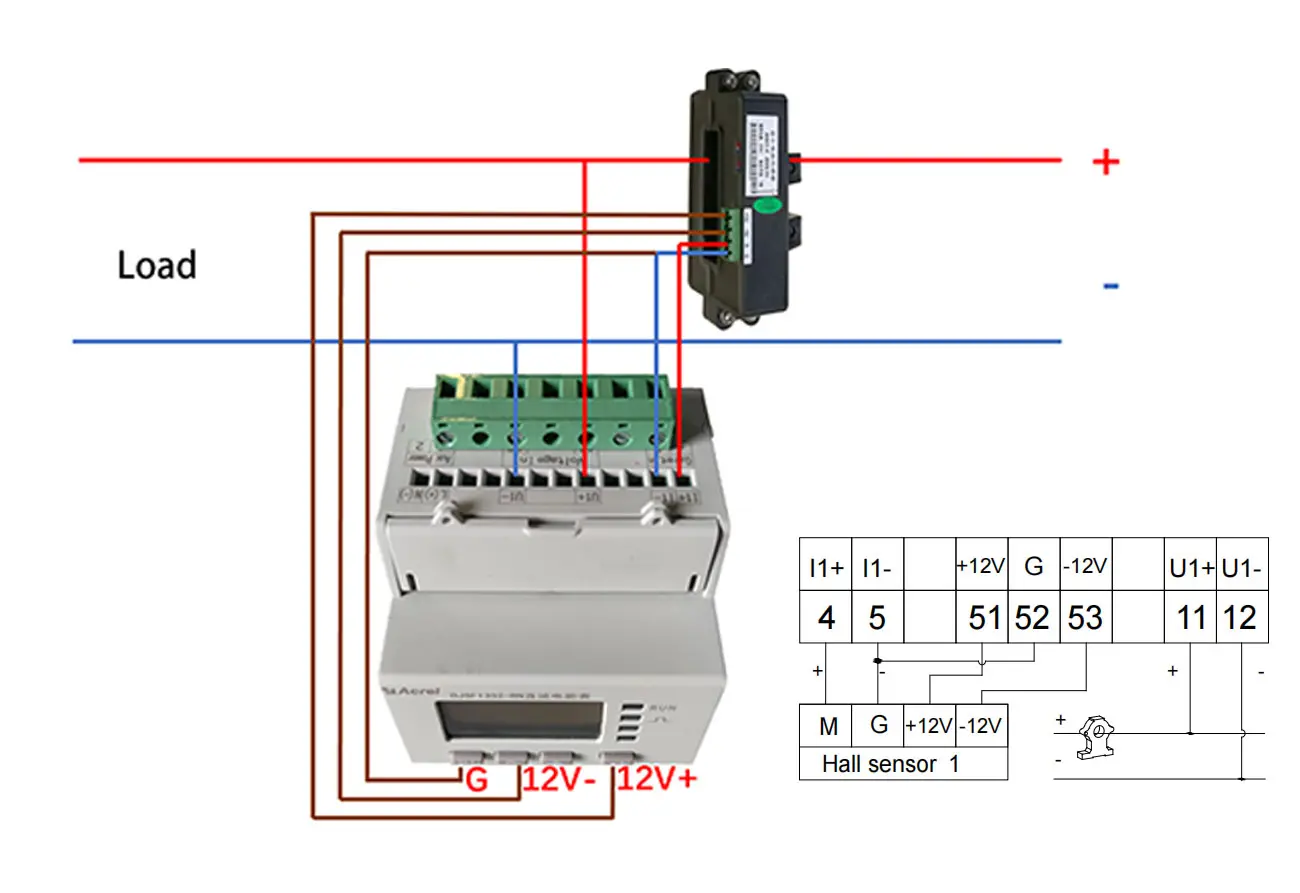

● Current Input (by Hall Sensor): 0~5V, 0~10V, 0~20mA, 4~20mA

내장 바이폴라 전원
● Power Supply for Hall Effect CT
● Range: DC -12V ~ DC +12V

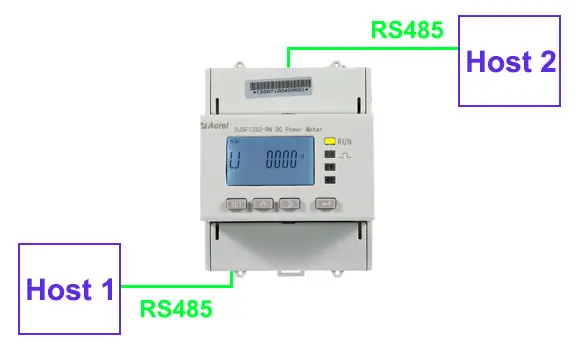

듀얼 RS485 통신 옵션
● Protocol: MODBUS-RTU
● 1 RS485 (standard)

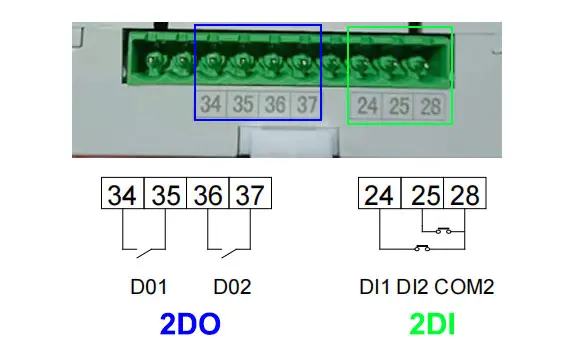

DO/DI 기능
● 2 DO (2A/30V DC; 2A/250V AC)
● 2 DI (dry contact)

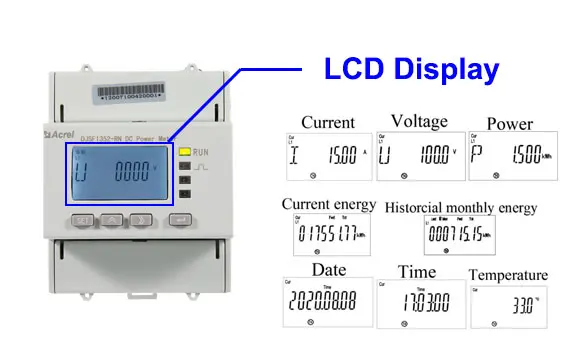

LCD 디스플레이
● Parameter Display
● Programming Interface

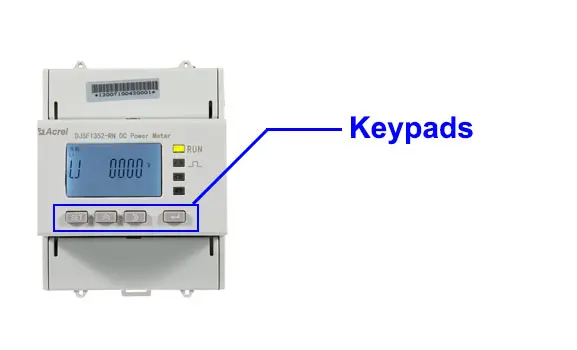

프로그래밍용 키패드 HMI
● Parameter Display Setting
● Communication

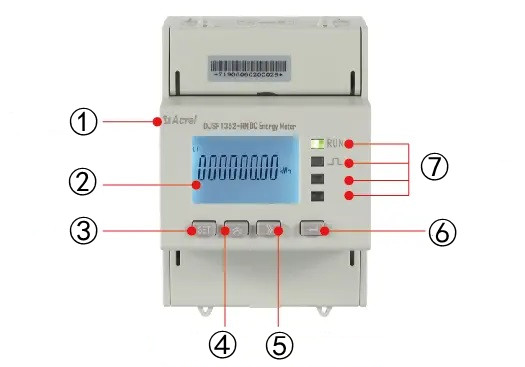

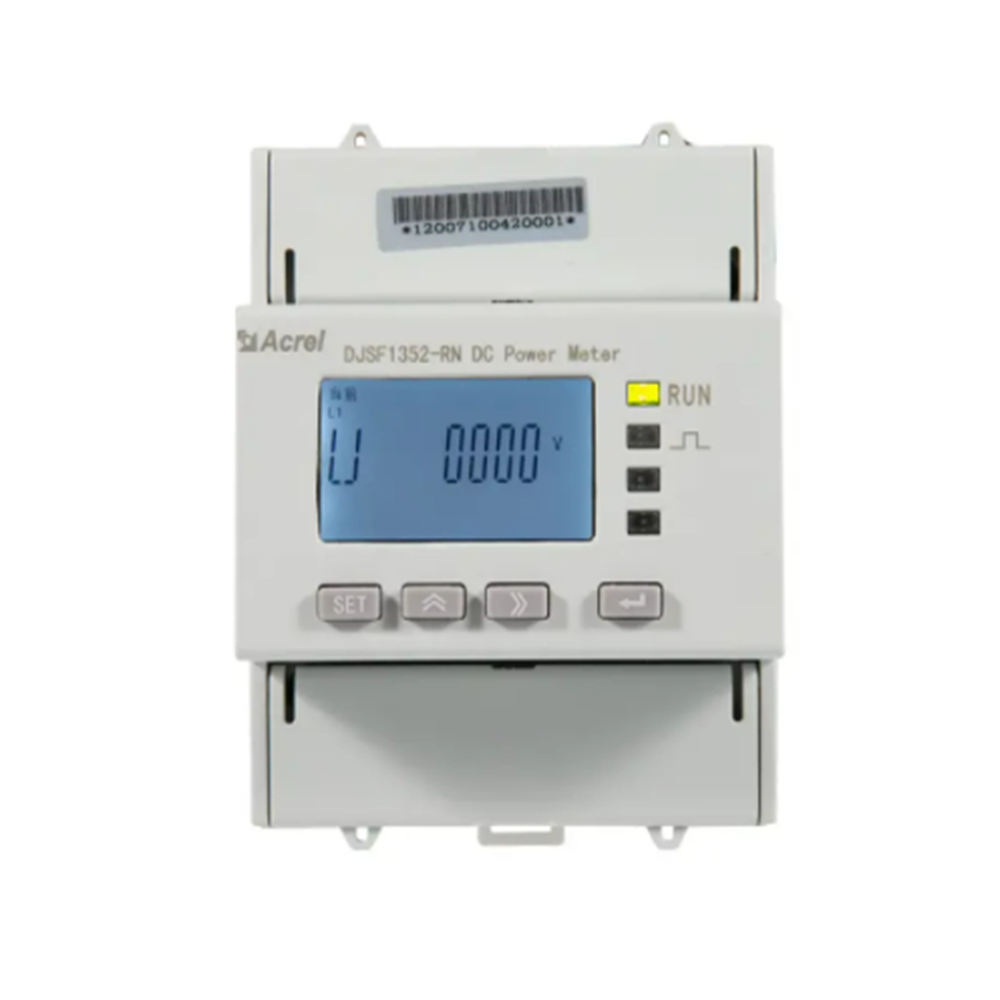

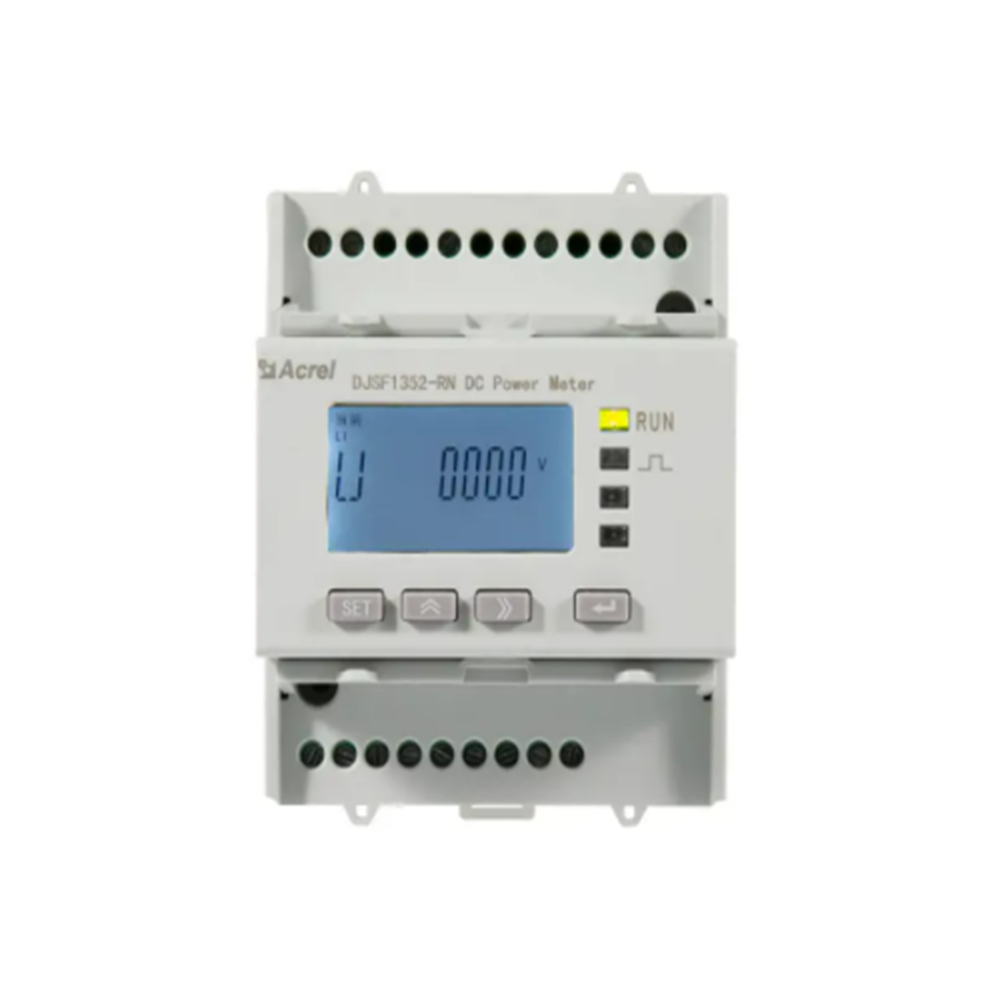

03.앞 패널

① Brand/Model

② Panel

③ Set button

④ Up button

⑤ Down button

⑥ Indicator light

⑦ Enter button

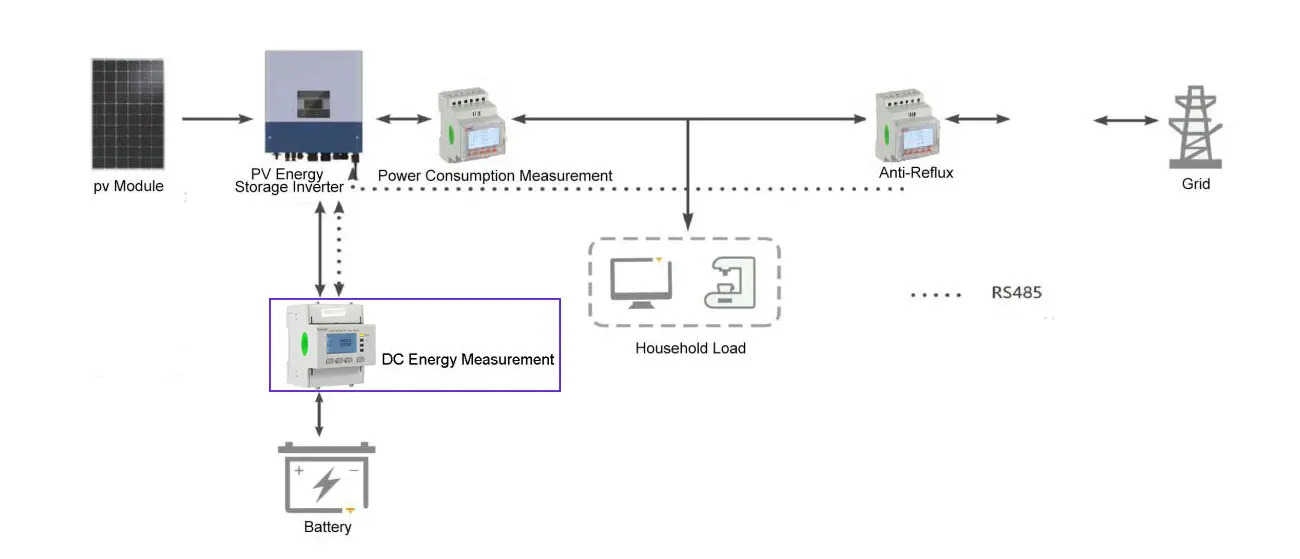

04.넷트워크

기술 파라미터		인덱스
입력	Nominal value	Voltage input range	Current input

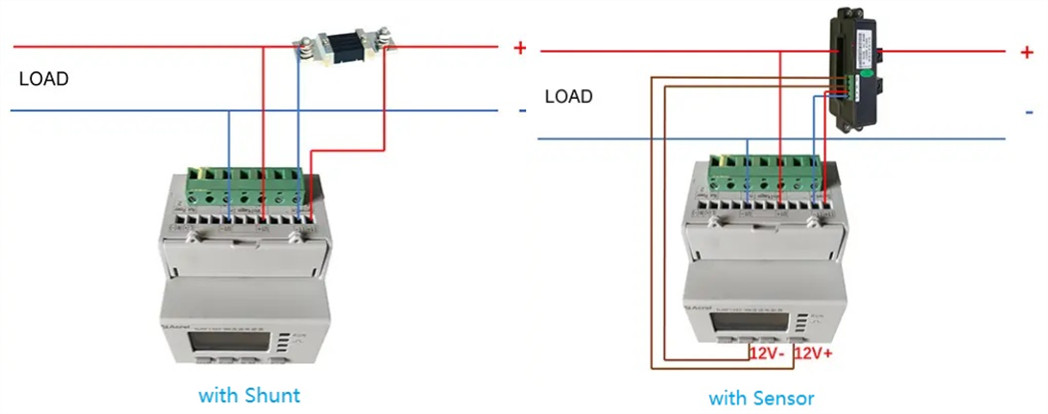

		DC0-1000V See the physical wiring diagram	Shunt：0-75mV； Hall sensor：0-20mA、4-20mA、0-5V，0-10 Vand soon.
	과부하	1.2 times rated(continuous); 2times rated /1 second;
	전력 소비	Voltage:≤0.2VA, current≤0.1VA
정밀도	1급
기능	디스플레이	8-bit segment LCD screen(LCD)
	통신 인터페이스	RS485, infrared
	통신 프로토콜	Modbus-RTU, DL/T645-2007
	스위치	Switch output	2 Relay outputs, 2A/30VDC or 2A/250VAC
		Switch input	2dry contactin puts
	펄스 출력	A second pulse output, an energy pulse output
		See the SYS->PLUS display in the meter menu settings. For example, The meter displays 100, which is 100imp/kWh
전원 공급	전압 범위	AC/DC85-265V or DC24V(±10%) or DC48V(±10%)
	전력 소비	≤3W
스탠드 전압의 전원 주파수		Power supply // Voltage input // Current input // Relay output and switch input // Communication interface // Pulse output 3kV/1min Power supply // Relay output // Voltage input // Current input 3kV/1 min Pulse output // Communication interface // Switch input 2kV/1min
