입력
| 연결
| 3-phase-3-wire, 3-phase-4-wire |
빈도
| 45-65Hz |
전압
| Rating: 단상: AC 100V、400V 삼상: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V) (96 size only) 메모:72 타입 고압 애플리케이션에 적합하지 않는다 |
초과 적재: 1.2 배수등급(연속): 1초 동안 2배 평가 |
전력 consumption: < 0.5VA |
전류
| Rating: 교류 IA、5A |
과재: 1.2 fold rating(continuous); 1초 동안 10배 평가 |
전력 consumption: < 0.5VA |
출력
| 전기 에너지
| 출력 모드: 오픈 컬렉터 포토 커플러 펄스 |

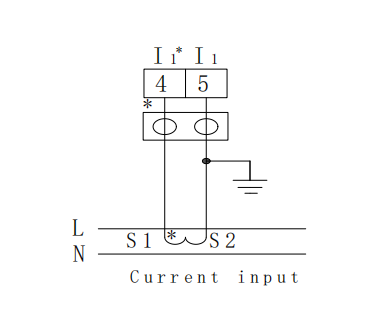

펄스 상수: 10000imp/kWh(settable), 자세한 내용은 배선도 참조; |
통신
| RS485포트, Modbus -RTU 프로토콜, DLT645 프로토콜(버전 07 및 97), 전송 속도 1200 ~ 38400 |
기능
| 스위칭 입력
| 무전압 입력, 내장 전원 공급 장치; |
스위칭 출력
| 출력 모드: 릴레이 상시 개방 접점 출력 |
접점 용량: 교류 250V/3A、직류 30V/3A |
아날로그 출력
| 1-5V, 4 - 20mA |
정확도 등급
| 주파수: 0.05Hz, 전류, 전압: 0.2급, 무효 전력: 1급, 무효 전기 에너지: 1급, 유효 전력: 0.5급, 유효 전력량: 0.5급, 2-31차 고조파 측정: ±1% |
전원
| 교류/직류 85-265V or 직류24V(±20%) or 직류48V(±20%) 전력 consumption≤10VA |
보안
| 상용주파 내전압
| 전원 공급//스위칭 출력// 전류 입력//전압 입력 및 전송// 통신 //펄스 출력//스위칭 입력 AC 2kV 1분; 전원 공급 장치, 스위칭 출력, 전류 입력, 전압 입력 사이 교류 2 kV 1분; 송신, 통신, 펄스 출력, 스위칭 입력 사이 AC 1kV 1분; |
절연 저항
| 입력, 기계 인클로저에 대한 출력 끝> 100MΩ |
환경
| 온도
| Work: -25°C~+65°C; Storage: -40°C ~+80°C |
습도
| ≤93%RH 비응축 |
해발
| ≤2500m |
